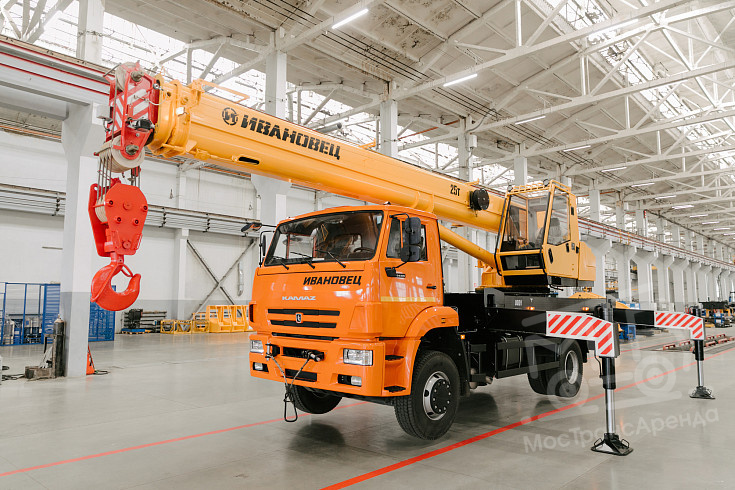

Автокран Ивановец КС-45717К-4В 21м - 25 тонн
Технические характеристики Ивановец КС-45717К-4В 21м:
- Габариты: длина, мм10850
- Габариты: ширина, мм2550
- Габариты: высота, мм3850
- Скорость, км/ч60
- Максимальный вылет стрелы, м22.7
- Гусек, м9
- Грузоподъемность, тонн25
- Высота подъема крюка, м32.2
Отвечу на все вопросы
Для монтажа на площадке Автокран Ивановец КС-45717К-4В 21м - 25 тонн удобен тем, что его параметры позволяют заранее рассчитать вылет и высоту подъёма. Максимальные значения относятся к соответствующей грузовой диаграмме и не означают одинаковую грузоподъёмность на всех вылетах.
Мы заранее сверяем место установки, доступ для шасси и возможность безопасно разложить опоры. Для этой модели в рабочем описании указаны грузоподъёмность до 25 т, максимальный вылет до 22.7 м и высота подъёма крюка до 32.2 м. Фактический режим выбираем по массе груза, длине стрелы и рабочему радиусу.
КС-45717К-4В с 21-метровой стрелой рассчитан на монтажные и разгрузочные работы в городской застройке, где длина машины и место под опоры важнее дальнего вылета. Базовое шасси КАМАЗ-53605 4×2 относится к шоссейному классу и требует подготовленного подъезда.
Мы подбираем КС-45717К-4В с 21-метровой стрелой для задач с коротким плечом подъёма и подготовленным дорожным подъездом.
Конструкция и задача Ивановец КС-45717К-4В 21м
Изготовитель разделяет обычные грузы до 25 т и отдельный режим с ограничением до 20 т для ядовитых и взрывчатых веществ. Трёхсекционная стрела имеет диапазон 9,6-21 м, а высота 32,2 м относится к специальному оснащению с девятиметровым гуськом. Нельзя механически переносить данные варианта со стрелой 23 м.
Характеристики по точной спецификации изготовителя
| Параметр | Значение |
|---|---|
| Заводская модификация | КС-45717К-4В 21м |
| Номинальная грузоподъёмность | 25 т (не для всех вылетов) |
| Грузовой момент | 80 т·м |
| Телескопическая стрела | 9,6-21 м |
| Решётчатый/складной гусёк, опционально | 9 м |
| Высота крюка с основной стрелой | 22,7 м |
| Максимальная высота с доп. оснасткой | 32,2 м |
| Радиус работы, основная стрела | 1,9-22,7 м |
| Базовое шасси | КАМАЗ-53605 |
| Колёсная формула / рулевое управление | 4×2 |
| Двигатель | КАМАЗ 667.511-300 |
| Опорный контур | 4,95 × 5,60 м |
| Масса с гуськом | 19,3 т |
| Длина × ширина × высота в движении | 10850 × 2550 × 3850 мм |
| Дорожная скорость | до 60 км/ч |
| Рабочий сектор | 240° (по OEM) |
Подготовка к монтажу
При планировании работ в ограниченном дворе следует проверить габаритный подъезд, фактический радиус поворота и размещение опор. Операции с опасными грузами требуют отдельных разрешений, выбора диаграммы и квалификации персонала.
Компактное шасси облегчает доставку внутрь плотной застройки, но крюк должен проходить по безопасной траектории в пределах установленного сектора. Параметры специальных грузов учитывают только по соответствующим заводским диаграммам.
