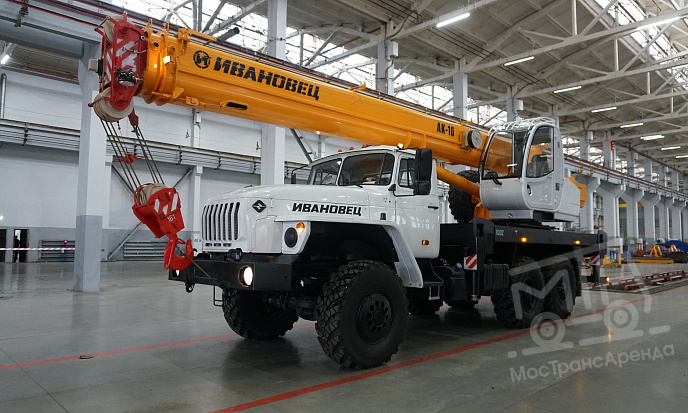

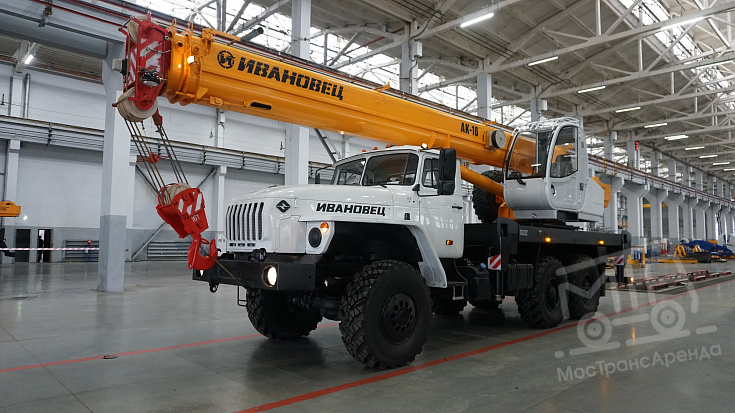

Автокран Ивановец КС-35714-10 - 16 тонн

Для монтажа на площадке Автокран Ивановец КС-35714-10 - 16 тонн удобен тем, что его параметры позволяют заранее рассчитать вылет и высоту подъёма. Максимальные значения относятся к соответствующей грузовой диаграмме и не означают одинаковую грузоподъёмность на всех вылетах.

Мы заранее сверяем место установки, доступ для шасси и возможность безопасно разложить опоры. Для этой модели в рабочем описании указаны грузоподъёмность до 16 т, максимальный вылет до 21.0 м и высота подъёма крюка до 32.2 м. Фактический режим выбираем по массе груза, длине стрелы и рабочему радиусу.

Исполнение КС-35714-10 выбирают не по одному числу 16 тонн: в сравнении с короткостреловыми кранами этой группы оно имеет паспортный грузовой момент 73 т·м и стрелу длиной до 23 м. Это существенно при монтаже рам и доставке элементов в глубину строительной площадки, где переставлять опоры после каждого подъёма сложно.

Мы учитываем увеличенную стрелу КС-35714-10 при подборе крана для монтажа за ограждениями и заранее сверяем фактический грузовой вылет.

Конструкция и задача Ивановец КС-35714-10

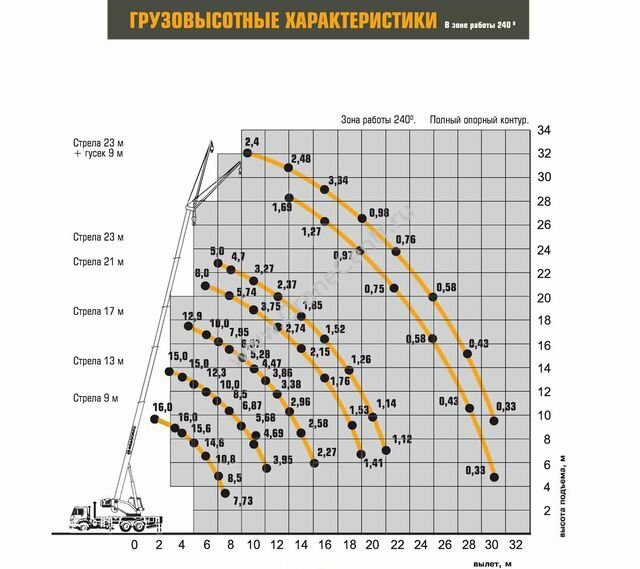

Шасси УРАЛ-5557 с приводом 6×6 сохраняет ориентацию на рассредоточенные объекты. Девятиметровый удлинитель увеличивает возможную высоту крюка до 32,2 м, но заводские грузовысотные диаграммы для основного телескопа и гуська различаются.

Характеристики по точной спецификации изготовителя

Подготовка к монтажу

При расчёте подъёмов проверяются одновременно вылет, высота, масса оснастки, точка строповки и фактическая комплектация; запас грузового момента не равен разрешению грузить все 16 тонн на максимальном вылете.

Удлинённая стрела особенно полезна, когда техника не может подойти вплотную к монтажному узлу. При этом разрешённый вес на крайнем положении телескопа следует брать из таблиц для конкретной запасовки каната и выносных опор.
