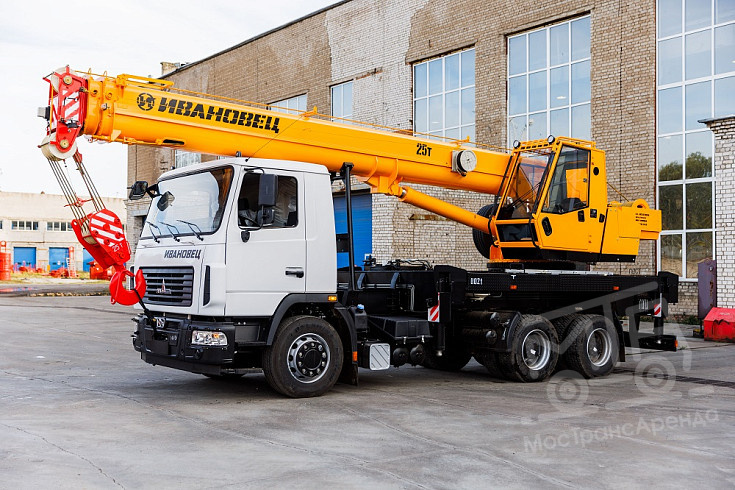

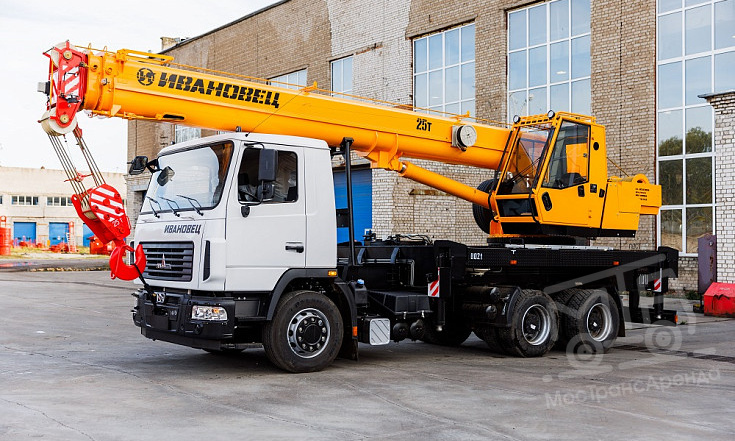

Автокран Ивановец КС-45717А-1М - 25 тонн
Технические характеристики Ивановец КС-45717А-1М:
- Габариты: длина, мм11000
- Габариты: ширина, мм2550
- Габариты: высота, мм3990
- Скорость, км/ч60
- Максимальный вылет стрелы, м19
- Гусек, м9 (опция)
- Грузоподъемность, тонн25
- Высота подъема крюка, м29.9
Отвечу на все вопросы
Если на объекте требуется кран грузоподъёмностью 25 тонн, мы рассматриваем Автокран Ивановец КС-45717А-1М - 25 тонн с учётом его паспортной конфигурации. Максимальные значения относятся к соответствующей грузовой диаграмме и не означают одинаковую грузоподъёмность на всех вылетах.
Мы заранее сверяем место установки, доступ для шасси и возможность безопасно разложить опоры. Для этой модели в рабочем описании указаны грузоподъёмность до 25 т, максимальный вылет до 19.0 м и высота подъёма крюка до 29.9 м. Фактический режим выбираем по массе груза, длине стрелы и рабочему радиусу.
Шоссейный МАЗ с увеличенным опорным контуром
Для каких работ подходит это исполнение
Ивановец КС-45717А-1М выполнен на шоссейном трёхосном МАЗ-6312C3 с колёсной формулой 6×4. Он ориентирован на объекты с подготовленным подъездом: промышленные склады, монтажные площадки с твёрдым покрытием, разгрузочные зоны предприятий. Для движения по размытому грунту характеристики этой версии не следует приравнивать к полноприводным модификациям на УРАЛ.
Мы оцениваем КС-45717А-1М на дорожном МАЗ по размерам монтажной зоны и согласуем безопасное размещение выносных опор.
Отдельные характеристики и условия подъёма
Завод указывает максимальную грузоподъёмность 25 т, грузовой момент 80 т·м и длину основной стрелы 21 м. При установке на опоры 5,43×6,00 м важно заранее убедиться, что контур помещается в зоне разгрузки и не перекрывает технологические проезды. Вариант с девятиметровым гуськом позволяет увеличить заявленную высоту подъёма с 21,4 до 29,9 м, но доступность гуська и грузовая диаграмма требуют проверки.
Что проверить перед доставкой на объект
При подготовке маршрута учитываются габариты 11 000×2 550×3 990 мм и полная масса с гуськом 21,72 т. Груз не должен перемещаться над людьми и неподготовленными участками, а фактическая нагрузка на опоры рассчитывается по условиям конкретного подъёма. Отдельно проверяют возможность установки техники рядом с фундаментами и подземными коммуникациями.
Технические характеристики КС-45717А-1М
| Параметр | Заводское значение и условия |
|---|---|
| Заводское обозначение | КС-45717А-1М |
| Максимальная грузоподъёмность | 25 т (при допустимом вылете по диаграмме) |
| Грузовой момент | 80 т·м |
| Базовое шасси | МАЗ-6312C3; 6×4 |
| Двигатель шасси | ЯМЗ-53623 (мощность не подтверждена) |
| Длина основной стрелы | 21,0 м |
| Опорный контур | 5,43×6,00 м |
| Гусёк | 9,0 м, опция; наличие уточняется |
| Высота подъёма крюка, основная стрела | 21,4 м |
| Высота подъёма крюка с гуськом | 29,9 м (при установленной опции) |
| Вылет крюка, основная стрела | 2,0-19,0 м |
| Вылет с гуськом | 9,0-28,0 м (при опции) |
| Размеры при транспортировке, Д×Ш×В | 11000×2550×3990 мм |
| Масса машины с гуськом | 21,72 т |
| Скорость передвижения, максимум | 60 км/ч |
| Класс шасси | шоссейное |
Данные относятся к исполнению КС-45717А-1М. Грузовые таблицы и наличие опций необходимо проверить для фактической машины; паспортный максимум не распространяется на все сочетания вылета и высоты.
